化工厂防爆摄像机智能安全方案

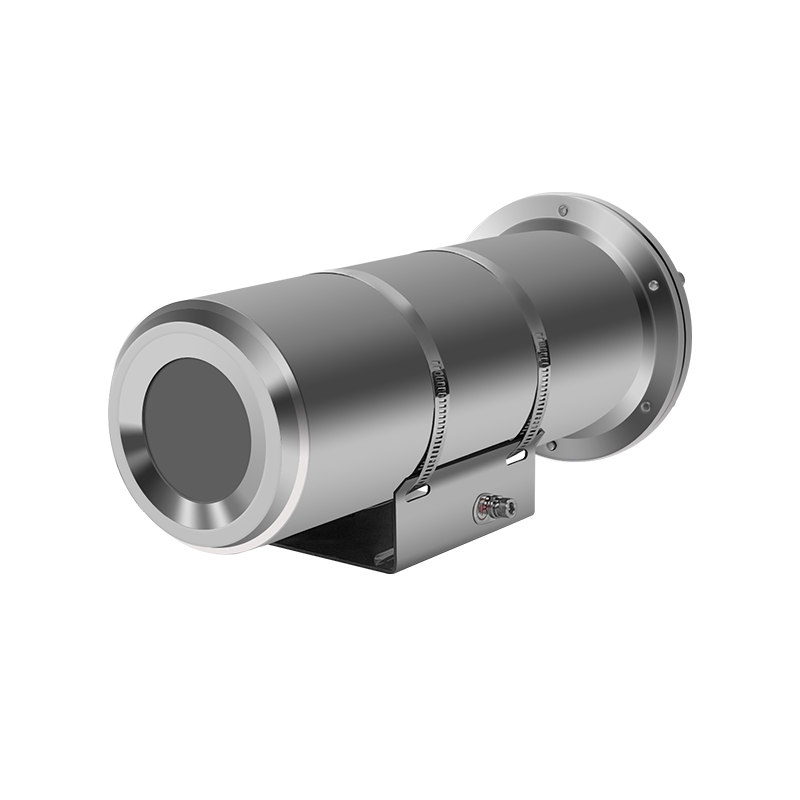

防爆摄像机属于防爆监控类产品,是防爆行业跟监控行业的交叉产物,因为在具有高危可燃性、爆炸性现场不能使用常规的摄像产品,需要具有防爆功能且有国家权威机构颁发的相关证书的产品才能称得上是防爆摄像机。 防爆摄像机的工作原理为抑制爆炸四要素的生成和发生做到电器产品在高危环境依然正常工作,爆炸的四要素分别为:一,现场具有可燃性气体、粉尘以及混合物并构成一定浓度;二,现场有充分的氧气跟可燃物发生燃烧反应;三,现场有足够的温度可以导致混合物于氧气发生燃烧反应;四,现场空间狭小足以使得燃烧后的热量短时间内聚集一定浓度甚至爆破。上述四种要素挟制任意一项均可有效实现防止爆炸。 北京防爆摄像机是与防爆电动云台、隔爆解码器配套使用的前端监控设备,镜头的光圈、变焦、聚焦可调,配合电动云台可作水平、俯仰转动,覆盖区域广。应用于大型矿产业,合理的配置可构成立体的监控网,将危险系数降至最低。可用于IIA、IIB级(ExdIICT6Gb),1区、2区危险场所,T1-T6组爆炸性环境中,如石油、化工、仓储、港口等行业。 使用环境条件 大气压力80kpa—110kpa; 周围环境温度:-20℃~+40℃;(限于试验条件,有可能) 海拔高度:≤2000m; 空气相对湿度不大于95%(+25℃时); 存在有IIA、IIB、IIC级,T1~T6组爆炸性气体或蒸汽与空气形成的爆炸性气体混合物的场所。 在无显著摇动和冲击振动的地方。 无破坏绝缘和腐蚀金属的气体环境中。 摄像仪内安装的普通摄像仪、镜头应符合自身产品标准的要求。 产品特点 高分辨率:1/3”SONYCCD,摄像机彩色图分辨率为700TVL。 低灵敏度:通过采用独特的数字处理技术,在0.001Lux的照度环境下可以明确地区分同一个主体的轮廓。 数字降噪:通过采用独特的数字处理技术,可以降低画面的噪点,在低照的环境下图像画面更清晰。 动态侦测:摄像机可以设置4个区域的移动侦测信号输出。 OSD菜单操作:支持简体中文、英文、日语、德语、法语、葡萄牙语、西班牙语、俄语。 A4.安装与调试: (1)堵头垫片(2)壳体(3)填料(4)金属垫圈(5)橡胶圈(6)压紧螺母(7)电缆 3.电缆引入装置的装配,应在其装到防护罩圆筒上之前进行,首先按图2要求,将电缆剥好皮,留够内部接线所需长度,并清洁电缆引入装置器件的内外表面。在剥开的裸线部位涂以指定硅橡胶并等其固化。 4.在电缆引入装置壳体内装好金属垫圈,然后选择适当尺寸的橡胶圈装入壳体6(例如外径Φ5mm的电源线用Φ11/Φ5×7mm橡胶圈,75-5标准视频电缆用Φ15/Φ7×7mm橡胶圈)。 使用前须进行下列检查,若不符合要求,不允许使用 摄像机应有防爆标志和防爆合格证编号; 有无内外接地螺钉及标志; 所有零件有无损坏或丢失; 摄像机的安装、接线、调试、维修、保养均应严格按使用说明书的要求进行,以确保摄像机的高靠性和准确的响应能力。并确保在安装、维修、保养过程中,所有接线(含内、外接地)均连接可靠,并且没有零部件丢失。 摄像机的所有紧固件,不允许任意拆卸或松动。严禁随意更改摄像仪的零件,确保防爆性能。 线缆引入时,各件应按顺序放置,即电缆依次穿过压紧螺母内孔、金属垫圈、橡胶密封圈、联通节,将压紧螺母紧固,使橡胶密封圈收缩直至将线夹紧(选用适用电缆)。 使用时,应保证内、外接地可靠连接。 适用电缆的最小外径分别为φ7、φ10。 适用电缆、电缆引入密封圈老化变质时及时用同尺寸同材料更换。 |
